РУЧНОЙ ПУЛЕМЁТ ШАТЕЛЬРО обр. 1924/29 г.

(рис.   123)

Ручной пулемёт Шательро обр. 1924/29 г. состоит на вооружении французской армии. Он отличается от первоначального образца 1924 г. тем, что в нём изменены калибр и патронник в связи с принятием на вооружение нового патрона.

Основные данные пулемёта

Калибр                                                                                     7,5 .мм

Вес пулемета без магазина                                                  8,75 кг

Вес пулемёта с магазином и патронами .                          9,75 „

Емкость магазина                                                             25 патронов

Скорострельность                                                              500 в/ м

Начальная скорость пули                                                  850 м/сек

Общая длина пулемёта                                                      1 070 мм

Дальность действительного огня                                 800—1 000 .м

Прицельная дальность                                                         1 200 м

Устройство пулемёта

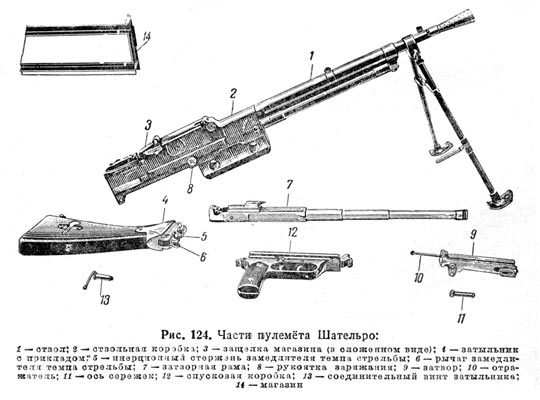

(рис. 124)

Автоматика пулемёта работает на принципе отвода пороховых газов через боковое отверстие в стенке ствола.

Пулемёт состоит из следующих основных частей и механизмов: ствола; ствольной коробки; затыльника с прикладом; спусковой коробки; сошки; магазинной коробки; запирающего, ударного, спускового и за медлительного механизмов.

Запирание канала" ствола производится перекашиванием затвора в вертикальной плоскости. Перекос затвора при запирании достигается благодаря соединению его с затворной рамой при помощи двух серёжек, расположенных с правой и левой сторон.

Ударный механизм ударникового типа; ударник наглухо заделан в стойке затворной рамы.

Спусковой механизм позволяет вести одиночный и автоматический огонь. Он собран в спусковой коробке. Ведение одиночного или автоматического огня достигается наличием двух спусковых крючков: заднего — для автоматического, а переднего — для одиночного огня. Предохранитель флажкового типа; флажок предохранителя расположен с правой стороны спусковой коробки; при включении предохранителя его ось запирает передний и задний спусковые крючки.

Питание пулемёта патронами производится из приставного коробчатого магазина, присоединяемого сверху ствольной коробки,

Экстракция гильзы (патрона) производится выбрасывателем, присоединённым к затвору, а отражение — отражателем, закреплённым к ствольной коробке и проходящим через канал для пего в затворе.

Замедлитель темпа стрельбы находится в затыльнике. Он состоит из инерционного стержня с пружиной, ролика и рычага. При стрельбе рычаг замедлителя задерживает затворную раму некоторое время в заднем положении, чем достигается уменьшение темпа стрельбы.

Соединение ствола со ствольной коробкой резьбовое.

Закрепление ствола в ствольной коробке осуществлено замыкателем, который расположен- с левой стороны ствольной коробки. Для открытия огня флажок замыкателя необходимо повернуть назад на букву “F”.

Для отделения ствола флажок опускается вниз на букву “D”.

Охлаждение ствола воздушное. Для удобства стрельбы пулемёт имеет сошку (неотъемную).

С правой стороны ствольной коробки имеется замыкатель направляющей трубки поршня.

Для открытия огня флажок замыкателя трубки должен быть повёрнут назад — на букву “F”. Для отделения трубки флажок замыкателя необходимо повернуть вверх — на букву “D”.

Прицел секторный, диоптрический (диоптр п походном положении складывается); мушка треугольной формы.

Разборка и сборка пулемёта

(см. рис. 123 и 124)

Порядок разборки:

1. Отделить магазин, нажав на его защёлку.

2. Отделить затыльник с прикладом и спусковую коробку, отвинтив замыкатель затыльника.

3. Вынуть из ствольной коробки затворную раму с затвором.

4. Отделить от затворной рамы затвор, вытолкнув оси серёжек, и вынуть из затвора отражатель.

Возвратно-боевая пружина расположена в затворной раме и при неполной разборке не отделяется от затворной рамы.

Порядок сборки:

1. Присоединить затвор к затворной раме и вставить их в ствольную коробку.

2. Вставить отражатель головкой в канал для него в затворе, а пяткой в паз левой стенки ствольной коробки.

3. Присоединить спусковую коробку к ствольной коробке так, чтобы фигурный выступ спусковой коробки соединился с задним упором возвратно-боевой пружины.

4. Присоединить затыльник с прикладом к ствольной коробке и завинтить замыкатель.

Осмотр и подготовка пулемёта к стрельбе

Осмотр пулемёта  производится в разобранном  к собранном виде. При осмотре в собранном виде проверить:

1. Работу подвижной системы. Отвести за рукоятку заряжания затворную раму назад и поставить на боевой взвод; нажать на спусковой крючок, — затворная рама должна энергично пойти вперёд.

2. Подачу патронов, досылание их в патронник, извлечение и отражение патронов. Присоединить магазин с учебными патронами; отводить затворную раму назад и освобождать её несколько раз; при этом патроны должны досылаться в патронник, извлекаться яз патронника и отражаться.

3. Исправность диоптра и мушки.

Заряжание н разряжание пулемёта

Заряжание:

1. Откинуть щиток приёмного и выводного окон.

2. Поставить затворную раму на боевой взвод.

3. Включить предохранитель, повернув флажок предохранителя вниз к букве “S”.

4. Присоединить снаряженный магазин.

Для открытия огня нужно выключить предохранитель.

Разряжание:

1. Включить предохранитель,

2. Отделить магазин.

3. Выключить предохранитель, повернув его флажок вверх к букве “F”, и освободить затворную раму с боевого взвода, удерживая за рукоятку.

4. Закрыть щитком приёмное и выводное окна ствольной коробки.

Основные задержки и их устранение

1. Осечка устраняется перезаряжанием, а при повторении — прочисткой подвижной системы.

2. Неполный отход и недоход подвижной системы устраняются удалением загрязнения или густой смазки.

3. Неподача патронов устраняется удалением загрязнения в магазине или сменой магазина.

4. Утыкание патрона устраняется заменой магазина.

Принадлежность и запасные части

Пулемёту придаётся комплект принадлежности для разборки и чистки пулемёта, который помещается в специальной коробке, и положены следующие запасные части: замыкатель затыльника, отражатель и предохранитель, которые помещаются в отверстиях приклада и закрываются крышкой.
