КРУПНОКАЛИБЕРНЫЙ ПУЛЕМЁТ ГОЧКИСА обр. 1930 г.

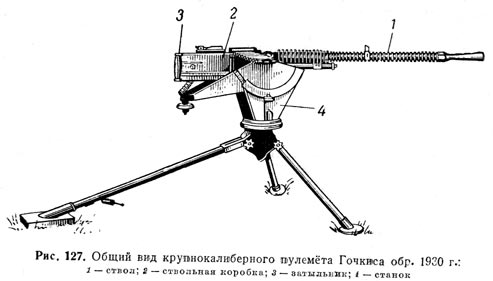

(рис. 127)

Крупнокалиберный пулемёт Гочкиса обр. 1930 г. является одним из основных образцов вооружения французской армии. Кроме того, крупнокалиберный пулемёт Гочкиса состоит на вооружении ряда других стран (Япония, Румыния и др.)

Основные данные пулемёта

Калибр                                                                                    13,2 мм

Вес тела пулемёта                                                                  33 кг

Вес ленты (обоймы) с патронами                                         2   „

Вес станка                                                                                 65 „

Емкость ленты (обоймы)                                                15 патронов

Начальная скорость пули                                                  800 м/сек

Темп стрельбы                                                       450 выстрелов в минуту
Прицельная дальность                                                         3 600 м

Устройство пулемёта

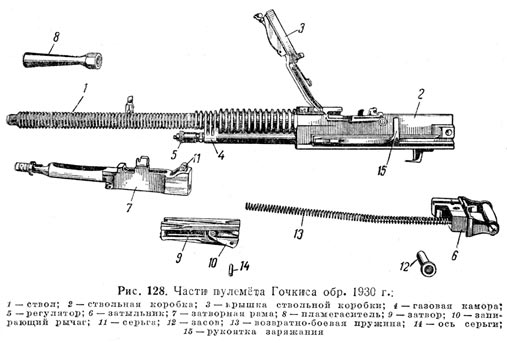

(рис.   128)

Автоматика пулемёта работает на принципе отвода пороховых газов через боковое отверстие б стенке ствола. Пулемёт состоит из следующих основных частей и механизмов; ствола, ствольной коробки” затыльника, возвратно-боевой  пружины, затворной рамы, затвора, задирающего рычага, серьги, подающего и спускового механизмов.

Соединение ствола со ствольной коробкой резьбовое. Охлаждение ствола воздушное.

На стволе расположена газовая камора. Регулировка интенсивности, действия отводимых газов производится изменением объёма газовой каморы.

Запирание затвора производится рычагом, который шарнирно соединён с затвором и через серьгу с затворной рамой. Затворная рама, двигаясь назад, увлекает за собой серьгу, которая опускает задний конец запирающего рычага, последний производит отпирание, а при подходе затворной рамы вперёд серьга поднимает задний конец запирающего рычага, благодаря чему производится запирание.

Ударный механизм ударникового типа. Ударник помещается в затворе и сухарно соединяется с затворной рамой.

Спусковой механизм собран в затыльнике и позволяет вести только автоматический огонь.

Подающий механизм рычажного типа. Продвижение ленты производится рычагом подачи, который закреплён на крышке ствольной коробки. Рычаг подачи благодаря выступу, входящему в криволинейный паз затвора, может поворачиваться в горизонтальной плоскости и подавать ленту слева направо при движении затвора назад. При обратном движении затвора рычаг подачи поворачивается справа налево, при этом его зуб перескакивает через перемычку ленты и попадает в очередное гнездо ленты.

Экстракция гильзы (патрона) производится выбрасывателем, находящимся в затворе, а отражение — рычажным отражателем, который расположен в ствольной коробке сзади приёмника.

Прицел секторный;  прорезь и мушка  прямоугольной формы.

Пулемёт устанавливается на станок треножного типа.



Неполная разборка и сборка пулемёта

(см. рис. 128)

Порядок разборки:

1. Открыть крышку ствольной коробки, для чего нажать на защёлку (сверху затыльника).

2. Отделить затыльник, для чего утопить задний конец направляющего стержня возвратно-боевой пружины, расположенного внизу затыльника, вынуть засов, придерживая затыльник, и отделить затыльник вместе с возвратно-боевой пружиной.

3. Вынуть затворную раму с затвором и отделить затвор от затворкой рамы, вытолкнув ось серьги.

4. Вынуть из затвора ударник.

Сборка пулемёта производится в обратном порядке.

Обращение с пулемётом

Осмотр и подготовка пулемёта к стрельбе, а также заряжание, разряжание и устранение основных задержек производятся, как и в ручном пулемёте Гочкиса обр. 1925 г.
